将徒步轨迹（GPX）导出为可 3D 打印的地形模型 · GPX to 3D printable terrain

🎁 定制 3D 模型实物

如果你没有 3D 打印机，或希望直接拿到基于 GPX 轨迹的地形模型成品，欢迎微信联系作者定制打印。

• 微信号： gg_0328_bao
• 微信二维码：

---

「印迹 TrailPrint 3D」是一款开源桌面工具，用于把 GPX 运动轨迹与真实地形高程（DEM）结合，生成可直接用于 3D 打印的 STL 模型。支持从 两步路 等平台导出的 .gpx 文件；上传轨迹后，可在地图上调整取景范围与朝向，设置打印尺寸与地形参数，并导出分件模型——无需手动 3D 建模。

适用场景

• 徒步 / 越野跑纪念品：走完西湖爱心线、武功山、麦理浩径、虎跳峡等路线，把轨迹「印」成一座可摆放的地形模型
• GPX 转 STL：导入轨迹文件，自动生成 Terrain_Main.stl（山体）、Trail_Line.stl（路线）、Tray_Base.stl（托盘底座）
• 多色 FDM 打印：分件导出，适配拓竹（Bambu Lab）等多色打印机；轨迹凹槽 + 独立线条换色，磁吸孔位免胶水拼装
• 地形浮雕摆件：可调山体高度、表面平滑、画框式底座，弥补缩放到桌面尺寸后地形起伏不明显的问题

如果这个项目对你有帮助，欢迎在页面右上角点个 Star ⭐ —— 方便你跟进后续更新，也能让更多人发现它。

---

🛠️ 操作流程

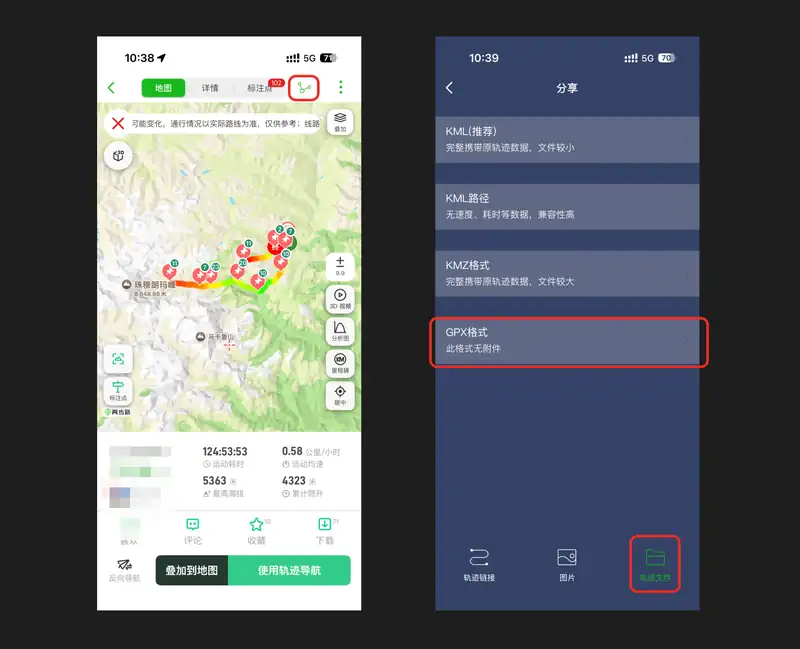

0. 获取 GPX 文件（两步路）

在 两步路 中打开目标轨迹，导出为 .gpx 文件，供后续导入使用。

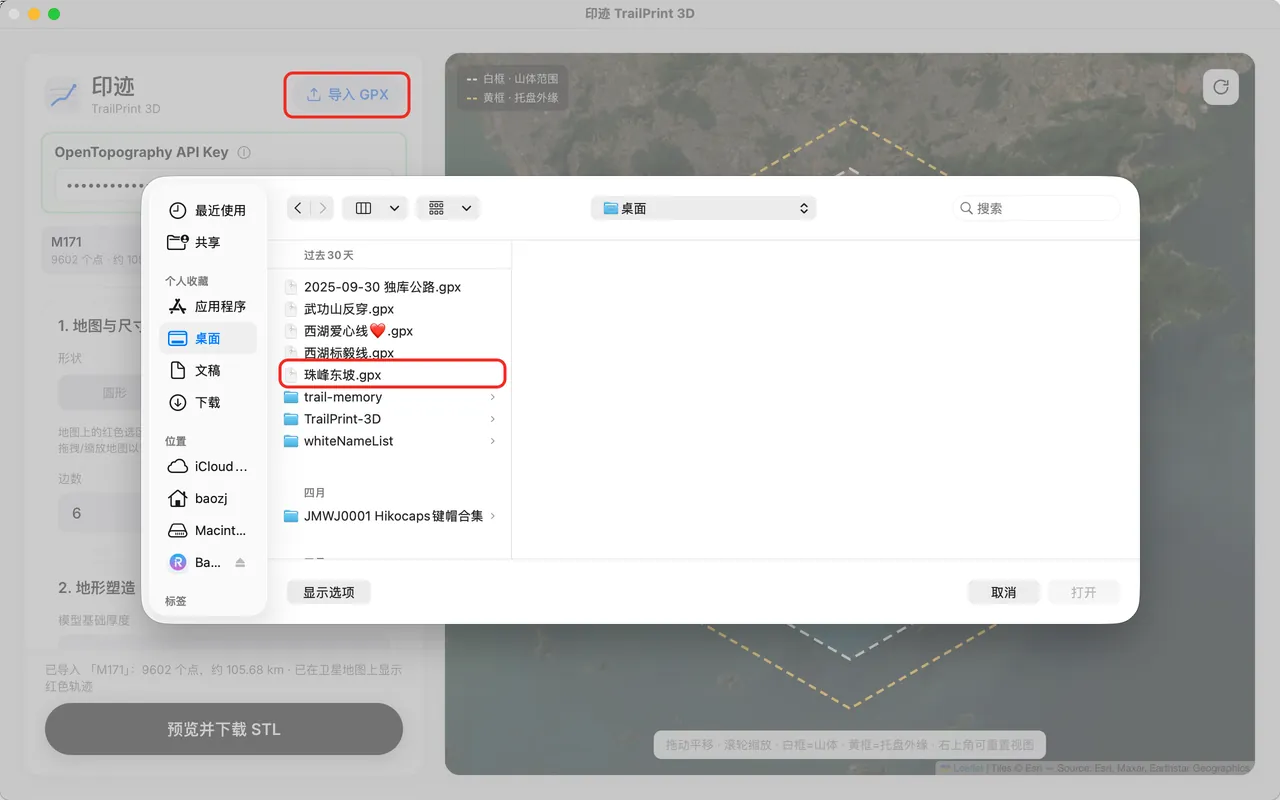

1. 导入轨迹

启动应用后，上传上一步导出的 .gpx 文件。

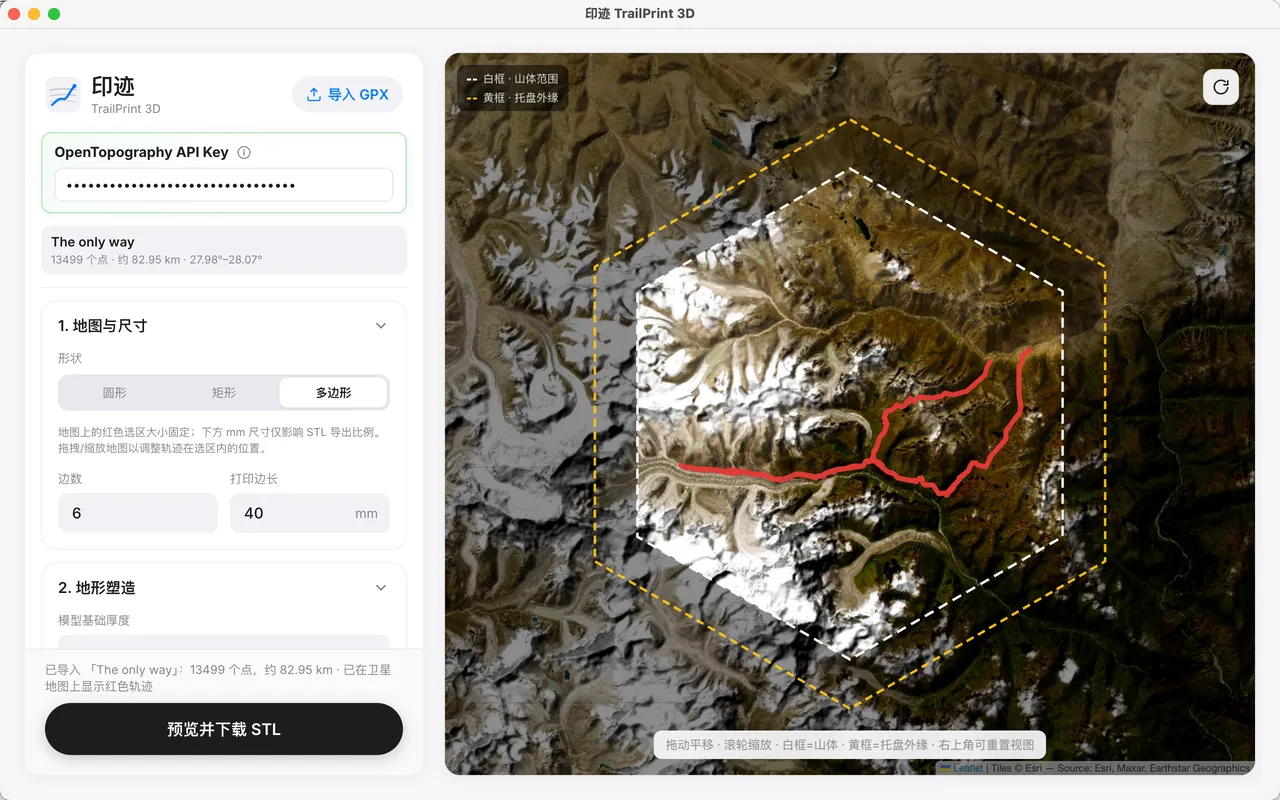

2. 构图取景与调整参数

选择底座形状（圆形 / 矩形 / 正多边形），在地图上拖动、缩放轨迹位置；按住 Alt / Option 拖拽可旋转地图朝向。侧栏可设置打印尺寸、外轮廓 R 角、山体高度、表面平滑、托盘底座，以及拼装公差与磁吸孔位等参数。

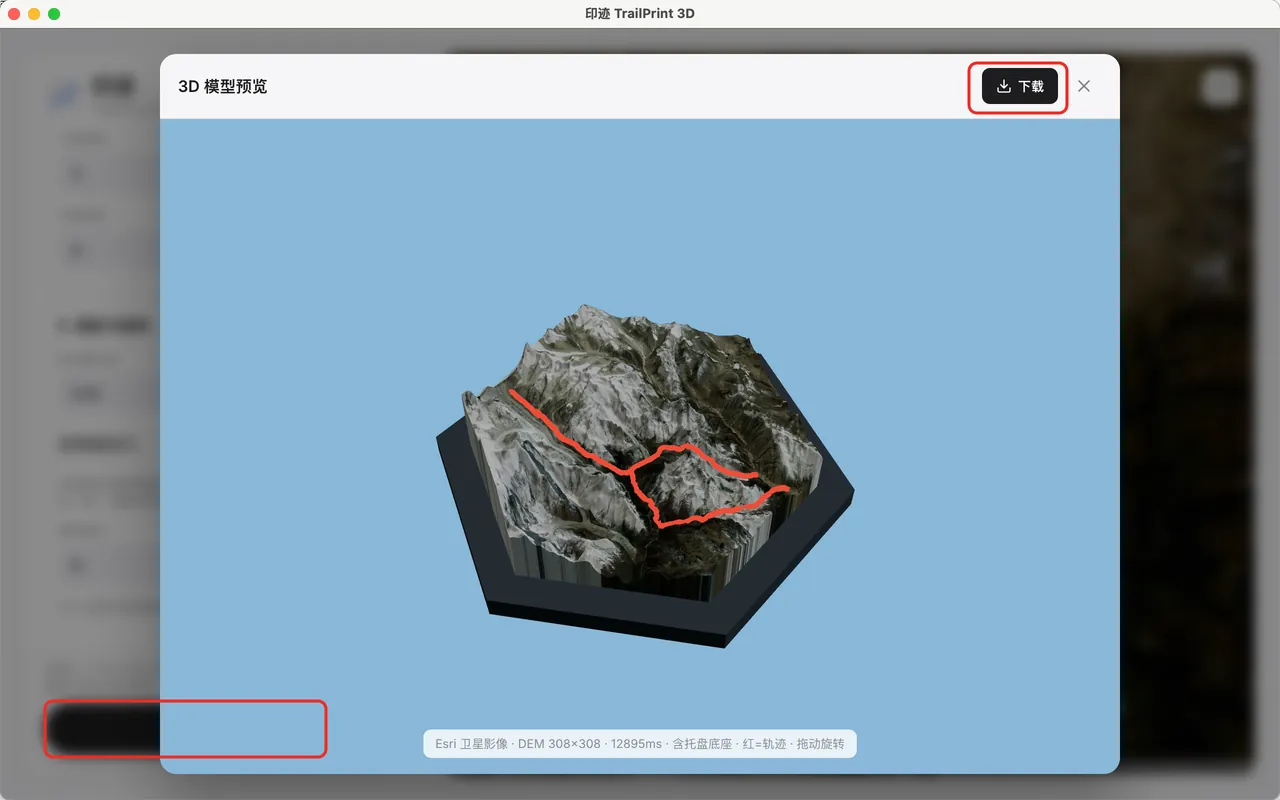

3. 预览与导出模型

在 3D 预览中检查山体、轨迹与托盘效果，确认无误后生成并下载打包好的 3D 模型压缩包。

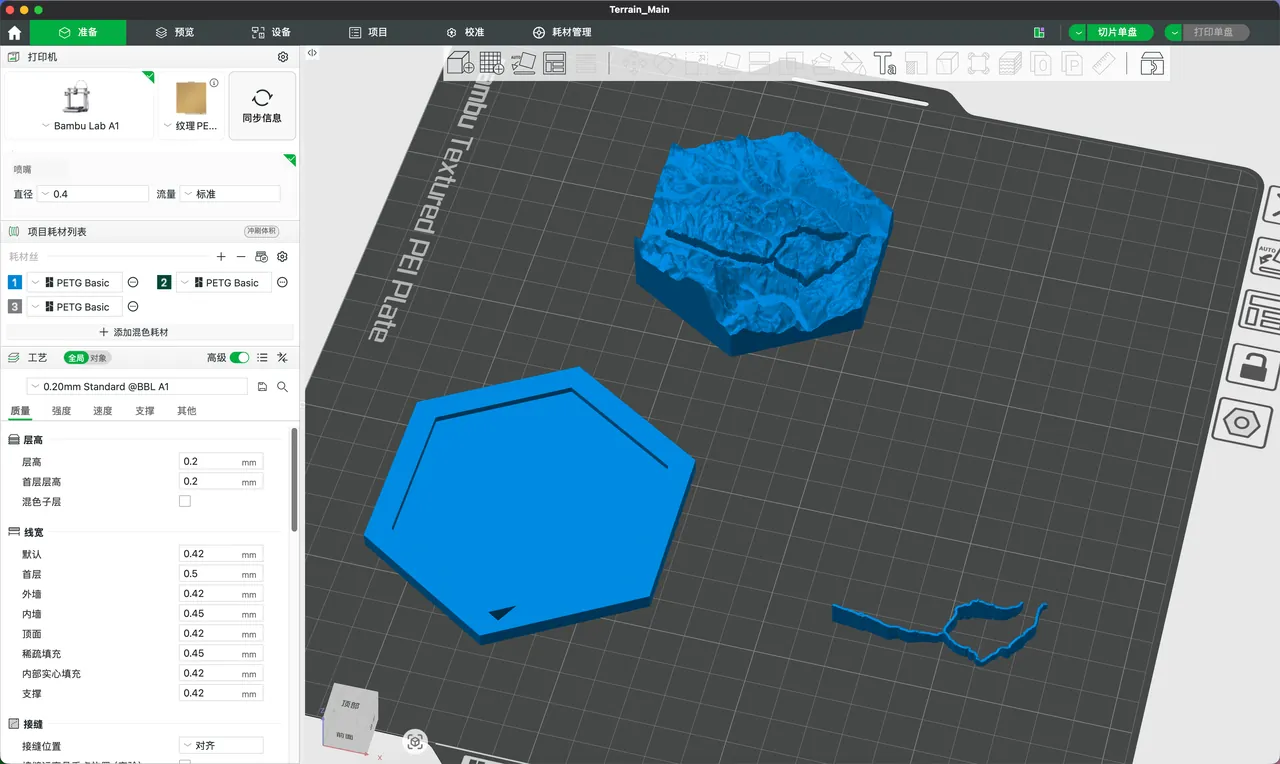

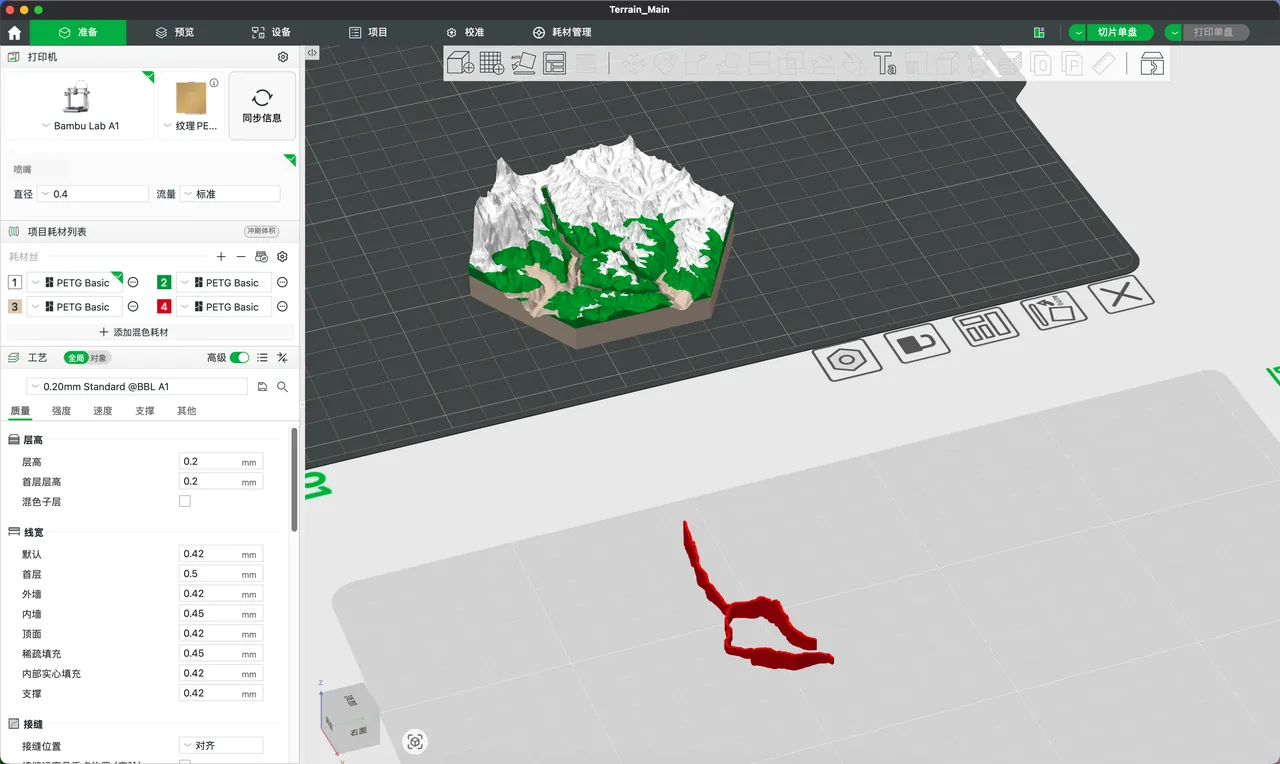

4. 导入 Bambu Studio 并上色

解压下载的压缩包，将 Terrain_Main.stl、Trail_Line.stl、Tray_Base.stl 三个文件拖入 Bambu Studio，为山体、轨迹与底座分别指定耗材颜色，预览多色拼装效果后即可切片打印。

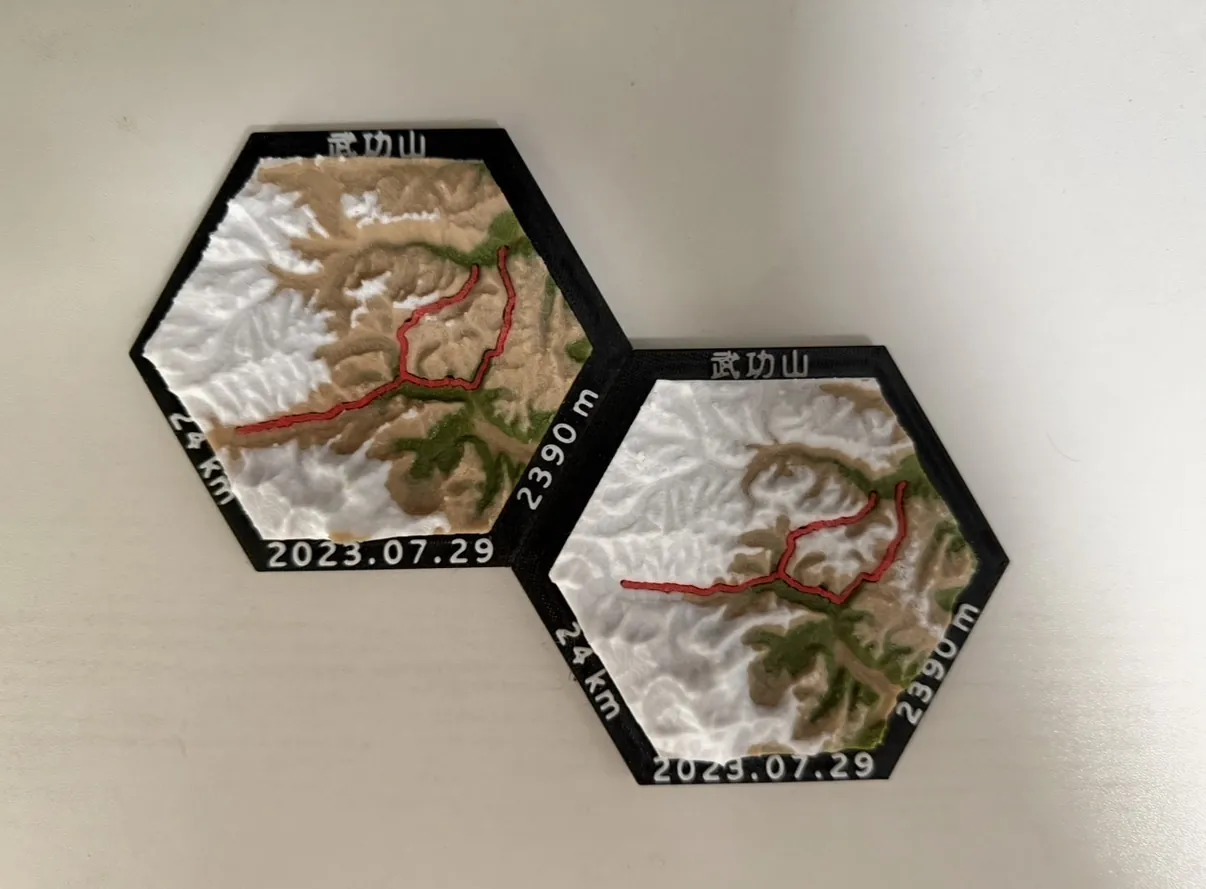

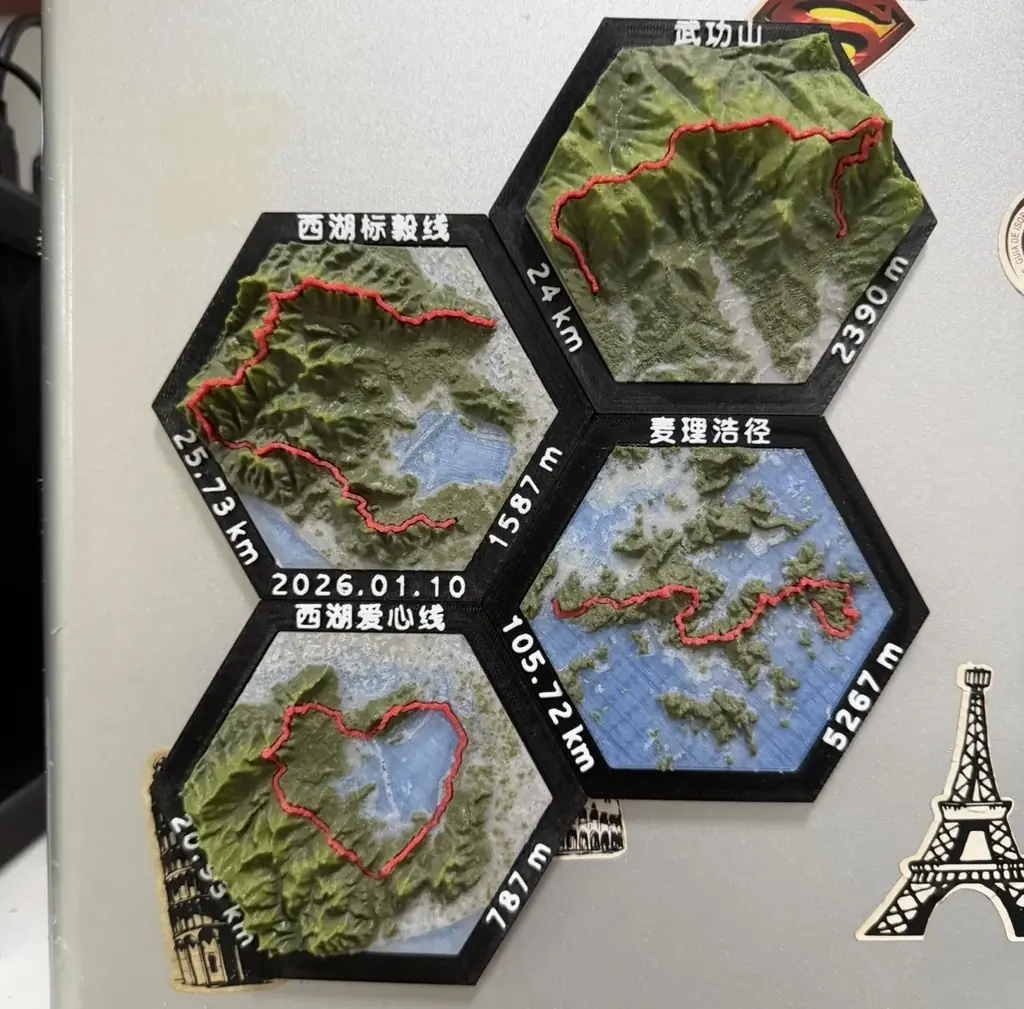

5. 打印成品

切片发送打印后，将山体、轨迹与底座拼装完成，即可得到实体地形模型。

---

🚀 快速开始

本项目为 Electron + Vue 3 桌面应用，使用 npm 管理依赖。

环境要求

• Node.js 18 或更高版本
• npm（随 Node.js 安装）

安装与启动

# 克隆仓库后进入项目目录
cd TrailPrint-3D

# 安装依赖
npm install

# 启动开发模式（会打开 Electron 窗口）
npm run dev

OpenTopography API Key

地形高程数据来自 OpenTopography。启动应用后，在侧栏顶部的 OpenTopography API Key 卡片中填写你的 Key（免费注册申请）。Key 仅保存在本机，不会随仓库分发。

可选环境变量

复制 .env.example 为 .env 可配置开发用选项。API Key 也可通过环境变量预填（非必需）：

OPENTOPOGRAPHY_API_KEY=你的密钥
VITE_OPENTOPOGRAPHY_API_KEY=你的密钥

高精度制版或自定义分辨率较大时，可提高 V8 堆内存上限（单位 MB，默认 8192）：

TRAILPRINT_HEAP_MB=8192

其他命令

命令	说明
npm run dev	开发模式，热更新
npm run build	构建生产产物到 out/
npm run preview	预览构建后的应用
npm run package	构建并打包为安装包（输出到 release/）
npm run typecheck	TypeScript 类型检查

---

✨ 核心功能

🗺️ 1. 构图与地图裁剪

• 底座形状： 支持圆形、矩形或正多边形裁剪范围。
• 打印尺寸： 按实际打印尺寸（如 150mm × 150mm）等比缩放模型。
• 地图取景： 在地图上平移、缩放，框选需要保留的轨迹与地形区域。
• 地图旋转： Alt / Option + 拖拽旋转地图朝向，遮罩选区保持固定。
• 外轮廓 R 角： 矩形与正多边形支持圆角外轮廓，0 为直角。

⛰️ 2. 地形生成与轨迹处理

• 高度倍数： 可按需拉高 Z 轴山体高度，弥补真实地形缩放后起伏不明显的问题。
• 网格精度： 标准 / 高精 / 超高 / 极致 / 制版 / 自定义多档，控制 DEM 采样密度与 STL 细节。
• DEM 数据源： 可选 OpenTopography 数据集（如 COP30 30m），按区域与精度需求切换。
• 表面平滑： 原始、轻度、中度、高度四档，减少地形毛刺与阶梯感，便于打印。
• 轨迹过滤： 可选 GPX 简化，过滤 GPS 漂移与噪点，使路线线条更连贯。

🖼️ 3. 托盘底座

• 内嵌式结构： 自动生成包裹山体主模型的画框式底座。
• 可调参数： 可设置总厚度、下陷深度与边框宽度，以适配不同打印与摆放需求。
• NFC 与 LED： 可在凹槽顶面预留 NFC 芯片槽与 0805 LED 指示灯位，并导出配套 Tray_Cover.stl 盖片。

🧩 4. 分件打印与组装

面向多色打印与后期拼装，提供以下能力：

• 打印公差： 可分别设置轨迹槽与底座槽的预留公差（如 0.15mm），补偿耗材膨胀带来的尺寸偏差。
• 磁铁孔位： 输入磁铁直径与厚度后，自动在托盘底面生成对齐孔位（圆形可设 2～12 孔，矩形四角各 1 孔，正多边形顶点各 1 孔），便于磁吸固定与展示。

---

📦 交付物说明

点击生成后，将获得包含以下文件的压缩包：

文件	说明	条件
Terrain_Main.stl	带基础厚度的山体主模型，表面已挖出轨迹凹槽	始终包含
Trail_Line.stl	独立轨迹线条模型，用于换色打印	始终包含
Tray_Base.stl	托盘底座，含内嵌凹槽与磁铁孔位	始终包含
Tray_Cover.stl	NFC / LED 装配盖片	启用 NFC 时

将 STL 文件分别导入切片软件，按需要设置颜色与打印参数后即可开始制作。

---

📋 TODO

以下能力尚在开发中，暂未对用户开放：

• 喷漆分色： 单色打印白模后，基于地图颜色规则分色，生成可套合的 3D 遮挡罩（Mask_Color_XX.stl）与分色清单，供分区喷漆还原地表颜色。详见 PRD-spray-paint-masks.md。

---

⭐ 支持项目

印迹 TrailPrint 3D 由个人维护。若你觉得它好用，欢迎给仓库点个 Star；有建议或问题，也欢迎通过 Issues 反馈。
