threejs-3dmodel-edit

🌱 基于 Three.js+Vue3+Typescript+Element-Plus 开发的 3d 模型可视化编辑系统

📦️ 分支介绍

1. master: Vue3+Pinia+Javascript (最新的功能 issues 和修复的 bug 都在这个分支)
2. ts-master: Vue3+Pinia+Typescript (master 分支的 typescript 版本,最新版本的ts代码正在开发中ing...)
3. develop: Vue3+Pinia+Javascript (一些不确定的功能和代码重构会在这个分支开发)
4. gh-pages: git-pages 线上包分支 (忽略即可)

🌐 安装/启动/打包(详见 package.json)

 yarn  / yarn serve  / yarn build(yarn build:pro)

 pnpm install / pnpm serve / pnpm build(pnpm build:pro)

🎨 预览

• 1.注意:部分模型文件较大,首次加载需要等待较长时间
• 2.关于打包部署服务端:在 vite.config.js 里修改 base 路径来适配当前的域名路径

项目地址

• Github:https://github.com/zhangbo126/threejs-3dmodel-edit
• Gitee:https://gitee.com/ZHANG_6666/Three.js3D
• GitCode:https://atomgit.com/answer_6666/three-edit-view

🎵 主要技术栈

名称	版本	名称	版本
Vue	3.5.13	Axios	1.5.0
Vite	4.3.x	Element-plus	2.4.x
Three	0.169.x	Pinia	2.1.x
Vue3-Draggable-Resizable	1.6.x	Mitt	3.0.x
详见 package.json	😁	🥰	🤗

🌺 开发环境

名称	版本	名称	版本
node	21.3.0	npm	10.2.4
yarn	1.22.21	windows	10
pnpm	9.15.1	windows	10

🍻 问题/功能

1. 任何问题 bug 和功能需求欢迎提 issues
2. 更多功能持续更新中...
3. 当前项目three.js版本跟随官方版本持续同步，如有版本升级导致bug请提issues

🗃️ 功能模块介绍

模块名称🚀	功能简介	功能简介	功能简介	功能简介
背景	背景图加载	全景图加载	外部全景图（hdr,jpeg,png）	外部视频（video）
材质	材质类型切换	材质选中效果	材质属性修改（颜色，网格，透明度）	材质贴图修改
后期处理	模型分解	模型材质拖拽，缩放，平移	辉光效果（颜色，强度，半径 ）
模型灯光	环境光编辑	平行光编辑	点光源编辑	聚光灯编辑
模型动画	动画播放	动画配置修改	动画轴旋转（x,y,z）
辅助线/轴配置	轴旋转（x,y,z）	模型位置修改	网格辅助线	坐标轴辅助线
几何体模型配置	几何体模型选中	几何体模型配置修改
3d标签配置	标签拖拽加载渲染	标签选中	标签内容编辑
多模型配置	多模型选中效果	多模型位置,轴旋转修改	多模型大小缩放
左侧操作栏	编辑模型场景切换	几何体模型添加	外部模型加载	多模型拖拽
顶部操作栏	模型预览	模型导出（.glb,obj,usdz）	嵌入代码	编辑数据保存
模型库	模型编辑效果展示	模型拖拽添加	three.js3d模型在可视化大屏上展示

💥 注意

1. 部分功能的使用对电脑的内存依赖较高，如有卡顿等场景请确保有足够的内存使用空间
2. 建议使用谷歌浏览器（chrome）
3. 模型数据编辑配置存储在localStorage如有数据相关报错清除本地数据缓存重新进入即可
4. 外部模型不支持效果预览，和数据保存
5. 3d 模型对性能依赖较高,模型库组件配置过(>4),可能导致浏览器崩溃
6. 部分特殊模型文件和大模型文件加载可能会导致系统卡顿很长时间,如遇到这种情况（欢迎提issues）

💚 如果觉得该项目对你有帮助留个 star 也是不错的 ⭐

🥰 或者请作者喝杯咖啡吧,这将是我持续更新的动力,相信这肯定比打赏主播更有意义

🥰又或者该↓项目能满足你的需求,也可联系咨询作者

ThreeFlowX(3D低代码场景编辑器): 获取授权

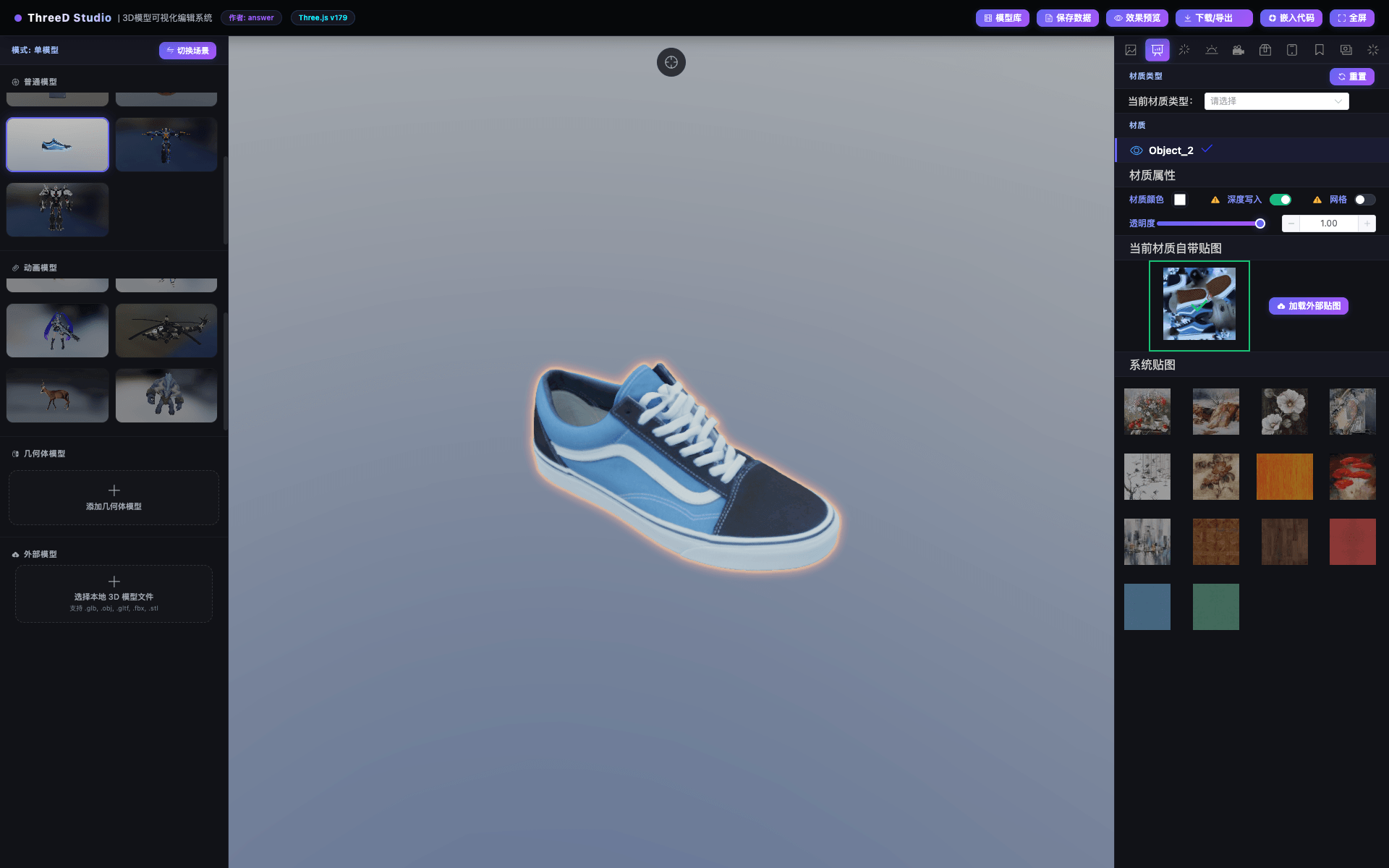

👷 界面

主要目录结构

1. 核心文件

• App.vue : 应用程序的根组件，包含路由视图和消息提示对话框
• main.js : 应用程序入口文件，负责初始化 Vue 应用、注册全局组件、指令和插件

2. /assets 目录

存放静态资源文件：

• image/ : 图片资源
• maps/ : 贴图资源
• model-icon/ : 模型图标资源

3. /components 目录

包含可复用的组件：

• DraggableResizableItem/ : 可拖拽和调整大小的组件
• ImplantCodeDialog/ : 代码植入对话框组件
• Loading/ : 加载状态组件
• MessageTipDialog/ : 消息提示对话框组件
• ModelChoose/ : 模型选择组件
• ModelEditPanel/ : 模型编辑面板组件
• RightContextMenu/ : 右键上下文菜单组件
• index.js : 组件导出文件

4. /config 目录

配置文件：

• constant.js : 常量定义，包含着色器代码等
• model.js : 模型配置，包含模型列表、背景列表和贴图列表

5. /layouts 目录

布局组件：

• EditView.vue : 编辑视图布局
• VrView.vue : VR视图布局

6. /router 目录

路由配置：

• index.js : 路由定义和配置

7. /store 目录

状态管理：

• meshEditStore.js : 模型编辑状态管理
• pinia.js : Pinia 状态管理配置

8. /style 目录

样式文件：

• globe.scss : 全局样式
• index.scss : 样式入口文件

9. /utils 目录

工具函数和类：

• directive.js : 自定义指令，如加载状态指令

• globalComponent.js : 全局组件注册

• globalProperties.js : 全局属性和方法

• indexedDB.js : IndexedDB 数据库操作

• initThreeTemplate.jsx : Three.js 场景初始化模板

• renderModel.js : 模型渲染工具

• storage.js : 本地存储工具

• utilityFunction.js : 通用工具函数

• vrRenderModel.js : VR 模型渲染工具 /utils/modelEditClass 目录 模型编辑相关的类和模块：

• index.js : 模块导出文件，整合所有模型编辑功能

• animationModules.js : 动画模块，处理模型动画

• backgroundModules.js : 背景模块，处理场景背景

• geometryModules.js : 几何体模块，处理模型几何形状

• helperModules.js : 辅助工具模块，提供网格、坐标轴等辅助功能

• lightModules.js : 灯光模块，处理场景光照

• manyModelModules.js : 多模型管理模块，处理多个模型的操作

• materialModules.js : 材质模块，处理模型材质

• stageFlowModules.js : 后期效果模块，处理辉光等后期效果

• tagsModules.jsx : 标注模块，处理模型标注

10. /views 目录

视图组件：

• modelBase/ : 模型基础视图
• modelEdit/ : 模型编辑视图
• modelIframe/ : 模型 iframe 视图
• modelPreview/ : 模型预览视图
• vrPage/ : VR 页面视图

核心功能模块详解

1. 渲染模块

• initThreeTemplate.jsx : 提供完整的 Three.js 场景初始化和渲染功能，包括相机、场景、渲染器、控制器、后期处理等
• vrRenderModel.js : 专门用于 VR 场景的渲染，支持摄像头捕获和模型叠加

2. 模型编辑模块

• modelEditClass/ : 提供丰富的模型编辑功能
  • lightModules.js : 控制环境光、平行光、点光源和聚光灯
  • animationModules.js : 处理模型动画播放、控制和旋转
  • stageFlowModules.js : 提供辉光效果、模型拆分和材质拖拽功能
  • helperModules.js : 提供模型旋转、位置调整和辅助工具控制
  • manyModelModules.js : 管理多个模型的选择、删除、变换等操作

3. 存储模块

• storage.js : 提供 localStorage 和 sessionStorage 的封装
• indexedDB.js : 提供 IndexedDB 数据库操作

4. 全局功能

• globalProperties.js : 注册全局事件总线和存储方法
• globalComponent.js : 注册 Element Plus 图标组件
• directive.js : 提供自定义指令，如加载状态指令

项目特点

1. 基于 Vue 3 : 使用 Vue 3 的组合式 API 和 Pinia 状态管理
2. Three.js 集成 : 深度集成 Three.js 实现 3D 模型渲染和编辑
3. 模块化设计 : 将功能拆分为多个模块，便于维护和扩展
4. VR 支持 : 支持 VR 模式，可以通过摄像头实现 AR 效果
5. 丰富的编辑功能 : 支持模型材质、光照、动画、后期效果等多方面的编辑
